变电站谐振试验装置

变电站谐振试验装置
变电站谐振试验装置

ZLCXZ变电站谐振试验装置主要针对110KV及以下变电站一次电器设备,可按规程满足变压器、GIS系统、SF6开关、电缆、套管等容性设备的交流耐压实验。

产品型号:

产品介绍

耐压试验设备扬州志力电气科技有限公司的推广产品,经过多年的不断生产改进,使之成为电力测试行业zui为成熟的产品之一,该产品是发电厂、供电局及科研单位等广大用户的用来做耐压试验基本试验设备,为了更好的服务中国电力事业,特编辑此目录方便广大消费者选用。



技术参数
◆额定输出电压:0-50kv(AC有效)及其以下
◆输出频率:20-300Hz
◆使用频率:10kv电缆:2.5倍耐压 39Hz-300Hz
2.0倍耐压 32Hz-300Hz
35kv电缆: 2.0倍耐压 32Hz-300Hz
◆谐振电压波形:纯正弦波,波形畸变率≤0.1%
◆zui大实验容量:396kvA
◆品质因数:不低于30
◆工作电源:220V±15%/50Hz±5%



变电站谐振试验装置产品特性
◆在额定负载时温升小,电气绝缘性能好。
◆输出电压波形良好。
◆作串联谐振使用,被试品击穿时,无过电压过电流现象发生。
◆作谐振试验变压器使用时,等值电路主要是并联谐振,试验电压的升降按变比折算,电压升降平稳。
◆体积小,重量轻。
◆采用串联谐振时,串联电抗器可采用多只方式,积木式组合,可串可并,每节电抗器单独连续可调,单件重量小于60kg,更适合现场使用。



执行标准: DL/T849.6-2004
串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可,或直接点击右测“在线交流”,我司技术部为您量身制定选型方案



变电站谐振试验装置/变电站变频串联谐振试验装置,该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

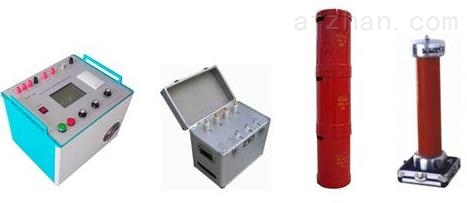

/变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,确保仪器稳定和安全。




/变电站变频串联谐振试验装置系列产品配置及适用范围

产品型号

输入电压(v)

输出电压(kV)

容量(kVA)

适用范围

主要配置

GDTF-108/108

380

0-108

108

  1. 31500kVA及以下35kV电力变
  2. 35kVA断路器及闭母线、绝缘子
  3. 10kV300 m㎡)电缆2000m
  4. 35kv300 m㎡)电缆500m

5kW变频源1
5kVA励磁变1
电抗器427kV/1A
分压器100kV

GDTF-216/216

380

0-216

216

  1. 110kVA断路器及母线
  2. 110kVA GIS≤10隔断
  3. 35kv300 m㎡)电缆1500m
  4. 10kV300 m㎡)电缆3km
  5. 110kv全绝缘主变压器

10kW变频源1
10kVA励磁变1
电抗器454kV/1A
分压器200kV

GDTF-270/270

380

0-270

270

  1. 110kV GIS开关和电力变
  2. 10kV300 m㎡)电缆5km
  3. 35kV300 m㎡)电缆2km

15kW变频源1
15kVA励磁变1
电抗器554kV/1A
分压器300kV

GDTF-200/400

380

0-400

200

  1. 220kV GIS 开关和电力主变
  2. 110kV GIS 开关和电力主变

10kW 变频源 1
10kVA 励磁变 1
电抗器 4  100kV/0.5A
分压器 400kV

GDTF-400/400

380

0-400

400

  1. 220kV GIS 开关和电力变
  2. 10kV 300 m ㎡)电缆 4km
  3. 35kV 300 m ㎡)电缆 1km

20kW 变频源
20kVA励磁变 1
电抗器 4 100kV/1A
分压器 400kV

GDTF-520/260

380

0-260

520

  1. 110KVA 断路器及母线
  2. 110kVA GIS≤10 隔断
  3. 110kV 300 m ㎡)电缆 800m
  4. 35kv 300 m ㎡)电缆 3km
  5. 10kV 300 m ㎡)电缆 6km
  6. 110kv 全绝缘主变压器

25kW 变频源 1
25kVA 励磁变 1
电抗器 4  65kV/2A
分压器 300kV

GDTF-500/500

380

0-500

500

  1. 220kVA 及以下电压互感器
  2. 电流互感器
  3. 220kVA 及以下穿墙套管
  4. 220kVA 及以下支柱绝缘子、隔离开关
  5. 220kV 及以下断路器
  6. 220kV 及其以下绝缘工器具

20kW 变频源 1
20kVA 励磁变 1
电抗器 4  125kV/1A
分压器 500kV

GDTF-600/600

380

0-600

600

  1. 110kV  300 m ㎡)电缆 800m
  2. 35kv  300 m ㎡)电缆 110m
  3. 35-220kV GIS 、主变、开关、绝缘子

30kW 变频源 1
30kVA 励磁变 1
电抗器 5  120kV/1A
分压器 600kV

GDTF-800/800

380

0-800

800

  1. 110kV  300 m ㎡)电缆 800m
  2. 220kv  300 m ㎡)电缆 500m
  3. 35-500kV GIS 、主变、开关、绝缘子

40kW 变频源 1
40kVA 励磁变 1
电抗器 4  200kV/1A
分压



产品别名:串联谐振、并联谐振、谐振装置、变频谐振试验装置、串联谐振试验装置、变频串联谐振试验装置、串联谐振耐压测试仪、串联谐振耐压设备、、串联谐振耐压试验装置、串联谐振装置、变频串联谐振、串联谐振耐压试验、、变频串联谐振耐压试验装置、变频串联谐振耐压装置、变频谐振耐压试验装置。



“志力”本着“永远诚信,永远创新”的企业管理意识,始终以串联谐振的质量为*生命,严格执行ISO9001国际质量体系认证,建立起一套完善的质量保证体系,产品在电力、冶金、铁路、通信、矿山等行业得到广泛应用。公司以优质的产品、良好的企业信誉、实惠的产品价格和迅速周到的售后服务赢得各地用户的好评。高质量的产品,至诚至善的服务,是我们孜孜不懈的追求。
